Procraft ES32Li pod lupou: Rozebrali jsme aku nůžky na větve do 35 mm

Aku nůžky na větve Procraft ES32Li patří mezi výkonnější zahradnické nůžky v nabídce Procraft. Nabízejí bezuhlíkový motor s příkonem 300 W, maximální průměr střihu až 35 mm, čtyři možnosti nastavení rozevření 10 / 20 / 25 / 35 mm, čepele z oceli SK5 s teflonovým povlakem a praktický displej.

Tentokrát jsme se ale na model Procraft ES32Li nepodívali jen podle katalogových údajů. Jeden skutečný kus jsme v Techcentru kompletně otevřeli a zkontrolovali jeho vnitřní konstrukci. Zaměřili jsme se na motor, dlouhou převodovou část, střižnou hlavu, elektroniku v oblasti ovládání, kabeláž, prvky u střižné hlavy, výkonovou část u akumulátoru, spoušť a konstrukci plastového skeletu.

V článku proto spojíme technické parametry s vlastní rozborkou konkrétního kusu. Aktuální nabídku najdete přímo u produktu aku nůžky na větve Procraft ES32Li.

Obsah článku

• Proč jsou Procraft ES32Li zajímavé
• Technické parametry Procraft ES32Li
• Co najdete v balení
• Pro koho jsou aku nůžky vhodné
• Rozborka Procraft ES32Li
• Co běžný zákazník zvenku nepozná
• Motor a pohonný celek
• Převodovka a přenos síly
• Střižná hlava pro větve až 35 mm
• Elektronické prvky u střižné hlavy
• Displej a elektronika ovládání
• Výkonová část u akumulátoru
• Spoušť a vnitřní konstrukce těla
• Čepele SK5, mazání a údržba
• Náhradní horní a spodní nůž
• Praktické použití na zahradě
• Na co si dát pozor při používání
• Doporučený produkt z nabídky Techcentrum
• FAQ
• Závěrečné hodnocení

Proč jsou Procraft ES32Li zajímavé

Procraft ES32Li jsou určené pro uživatele, kteří chtějí aku nůžky s větší střižnou kapacitou. Maximální průměr střihu až 35 mm už znamená, že se stroj musí vypořádat nejen s tenkými výhony, ale také s podstatně silnějšími větvemi.

Právě při větším množství opakovaných střihů dává aku pohon největší smysl. Uživatel nemusí při každém řezu vytvářet střižnou sílu rukou a práce je rychlejší a méně namáhavá než s klasickými mechanickými nůžkami.

ES32Li přidávají také čtyři rozsahy rozevření 10 / 20 / 25 / 35 mm a integrovaný displej. Menší otevření lze použít při rychlém stříhání tenkých výhonů, zatímco plný rozsah je určen pro silnější materiál. Samotné nůžky přitom váží přibližně 0,85 kg bez akumulátoru.

Technické parametry Procraft ES32Li

U aku nůžek je potřeba dívat se na parametry jako na celek. Samotný příkon nebo maximální průměr střihu neříkají vše. Důležité je, jak spolu pracují akumulátor, elektronika, motor, převod, střižná hlava a čepele.

Co najdete v balení Procraft ES32Li

ES32Li se prodávají jako kompletní sada, takže pro základní použití není nutné hned dokupovat akumulátor ani nabíječku. Součástí jsou také nástroje a mazivo pro běžnou údržbu střižného mechanismu.

• aku nůžky Procraft ES32Li
• 1× akumulátor 20 V / 2 Ah Li-Ion
• 1× nabíječka 20 V / 0,8 A
• montážní klíče
• tuba s mazivem pro údržbu řezného mechanismu

Právě mazivo není zbytečný doplněk. Po otevření stroje je dobře vidět, že převodová a střižná část pracují pod opakovaným mechanickým zatížením. Správné mazání omezuje tření a pomáhá chránit pohyblivé plochy.

Pro koho jsou aku nůžky Procraft ES32Li vhodné

ES32Li dávají největší smysl tam, kde nestačí jen lehké nůžky na tenké výhony a uživatel chce větší rezervu pro silnější větve.

• Pro majitele větších zahrad, kteří pravidelně prořezávají stromy a keře.
• Pro ovocné sady, kde se opakuje velké množství střihů různě silného materiálu.
• Pro vinnou révu a keře, kde lze využít menší nastavení rozevření pro rychlejší pracovní cyklus.
• Pro uživatele, kteří chtějí střih až 35 mm bez přechodu k řetězové pile.
• Pro práci ve výšce s kompatibilním prodlužovacím nástavcem.

ES32Li nenahrazují řetězovou pilu při práci se silnými kmeny. Jejich výhodou je rychlý a opakovaný střih větví v rozsahu, pro který jsou konstrukčně určené.

Rozborka Procraft ES32Li: co jsme našli uvnitř

Nejzajímavější částí článku je samotná rozborka. U běžného produktu zákazník vidí zelený kryt, čepele, displej, spoušť a místo pro akumulátor. My jsme šli dál a jeden kus ES32Li jsme kompletně otevřeli.

Po demontáži jedné poloviny těla se odkryje téměř celé vnitřní uspořádání. Uvnitř je dlouhý kovový pohonný celek vedený v ose nástroje, motor, navazující převodová část, mohutná střižná hlava, kabeláž, elektronické prvky v oblasti hlavy, samostatná deska elektroniky v rukojeti a výkonová část u akumulátoru.

Právě tady je na první pohled vidět hlavní charakter ES32Li. Větší maximální střih není dosažený jen větší čepelí. Větší a robustnější je také pracovní mechanismus za ní.

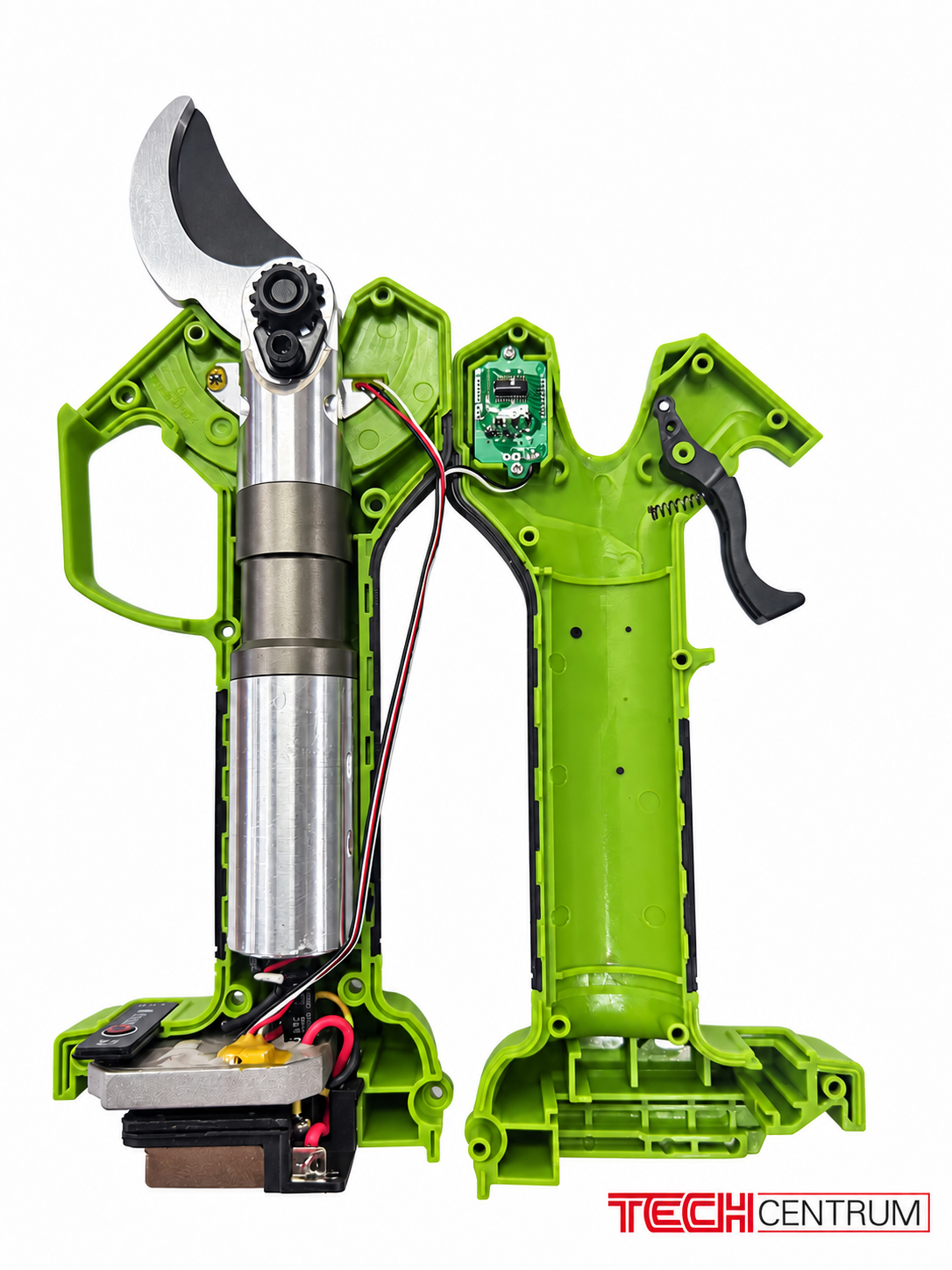

Procraft ES32Li kompletně otevřené. Na vlastní fotografii Techcentrum je vidět dlouhý pohonný celek, střižná hlava, převod, kabeláž, elektronika ovládání, spoušť i spodní část u akumulátoru.

Co běžný zákazník zvenku nepozná

Na našem rozebraném kuse jsme přímo viděli:

• dlouhou pohonnou soustavu vedenou v ose celého nástroje,
• větší kovovou převodovou část navazující na motor,
• mohutnější koncový převod přímo u střižné hlavy,
• elektronické prvky a samostatnou kabeláž v oblasti hlavy,
• samostatnou desku elektroniky v prostoru ovládání,
• výkonovou část umístěnou v blízkosti akumulátoru,
• mechanickou spoušť s vratnou pružinou,
• žebrovaný plastový skelet s přesnými uloženími jednotlivých dílů.

Fotografie z rozborky zachycují skutečný kus Procraft ES32Li, který jsme otevřeli v Techcentru. Nejde o ilustrační vizualizaci výrobce.

Motor a pohonný celek: 300 W je jen začátek

Podle technické specifikace jsou Procraft ES32Li vybavené bezuhlíkovým motorem s příkonem 300 W. Při naší rozborce jsme odkryli jeho umístění i napojení na další části stroje, samotné uzavřené pouzdro motoru jsme ale dál nerozebírali.

Motor je uložený podélně v ose nůžek. Na něj navazuje několik mechanických částí a kovové těleso pokračuje směrem ke střižné hlavě. Pohonná soustava tak zabírá značnou část celé délky stroje.

To je důležité i z pohledu ergonomie. Vnitřní mechanismus musí vytvořit dostatečnou sílu pro střih silnějších větví, ale celý stroj přitom musí zůstat dostatečně úzký a lehký pro práci jednou rukou.

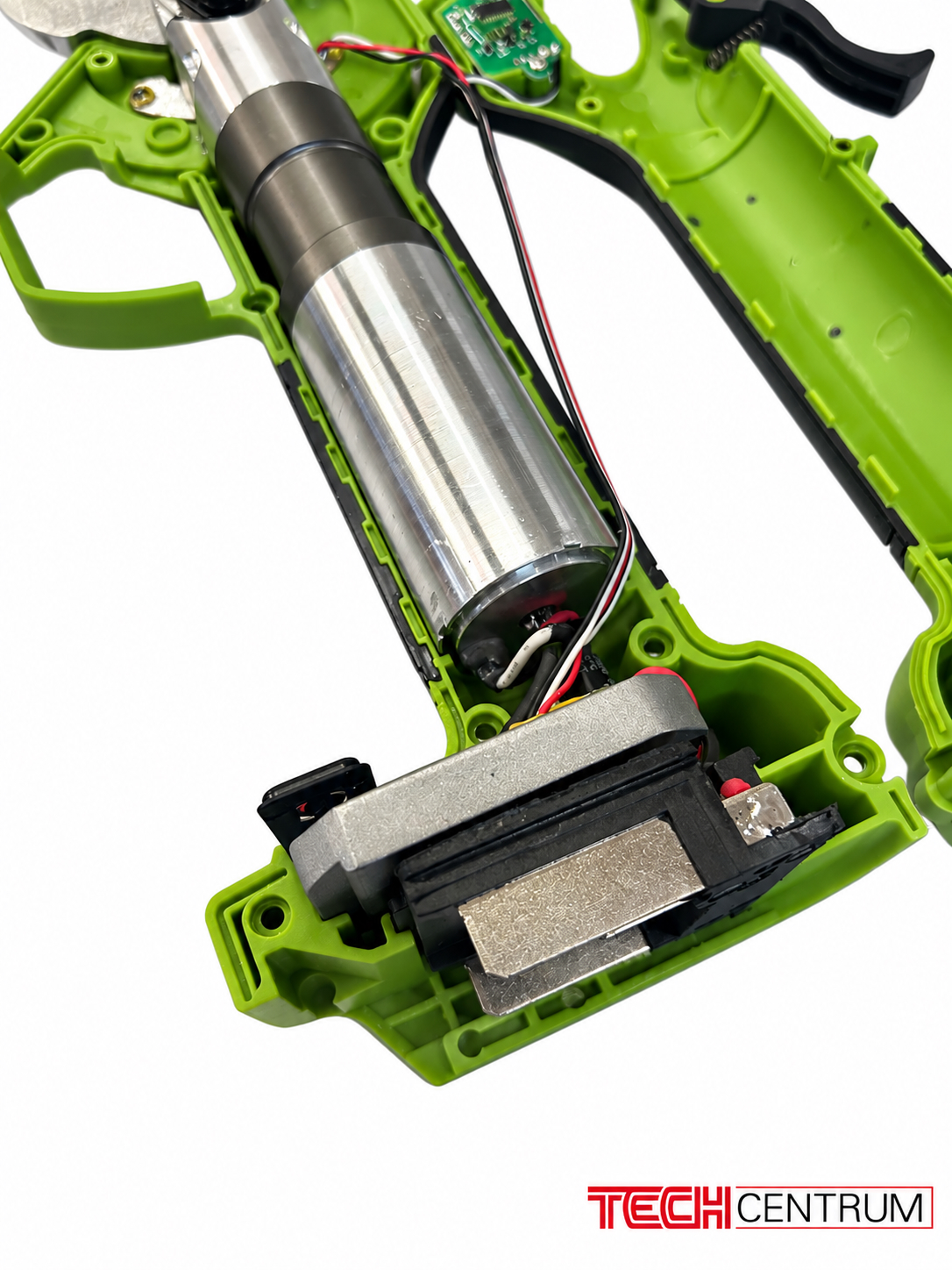

Detail spodní části pohonného systému Procraft ES32Li. Vidět je válcové těleso motoru, kabeláž a prostor výkonové části u připojení akumulátoru.

Převodovka a přenos síly: proč nestačí jen silnější motor

Motor vytváří rotační pohyb ve vysokých otáčkách. Pro ustřižení silnější větve ale čepel potřebuje něco jiného – relativně pomalejší pohyb s vysokou silou. Právě o tuto změnu se stará převodová soustava.

U ES32Li je po otevření velmi dobře vidět, že převod není jen malá část přímo pod nožem. Na motor navazuje delší kovová převodová sekce a teprve u samotné hlavy je finální mechanismus, který přenáší pohyb na čepel.

Vyššímu mechanickému zatížení odpovídá i konstrukce pohonu za čepelí.

Celý přenos lze zjednodušeně popsat jako akumulátor → elektronika → motor → převod → střižná hlava → čepel → větev. Každá z těchto částí musí při střihu fungovat jako jeden celek.

Střižná hlava: právě tady se projeví rozdíl 35 mm

Střižná hlava je při práci jednou z nejvíce namáhaných částí celých nůžek. U ES32Li je na rozebraném kuse dobře vidět výrazný koncový převod přímo u osy pohyblivé čepele.

Na detailu je patrné velké ozubené kolo a další část mechanismu, která do něj zabírá. Právě v této oblasti se převádí pohyb převodové soustavy na otevření a zavření čepele.

Na našem rozebraném kusu je dobře vidět, že střižná hlava i mechanismus, který čepel pohání, jsou řešené robustně.

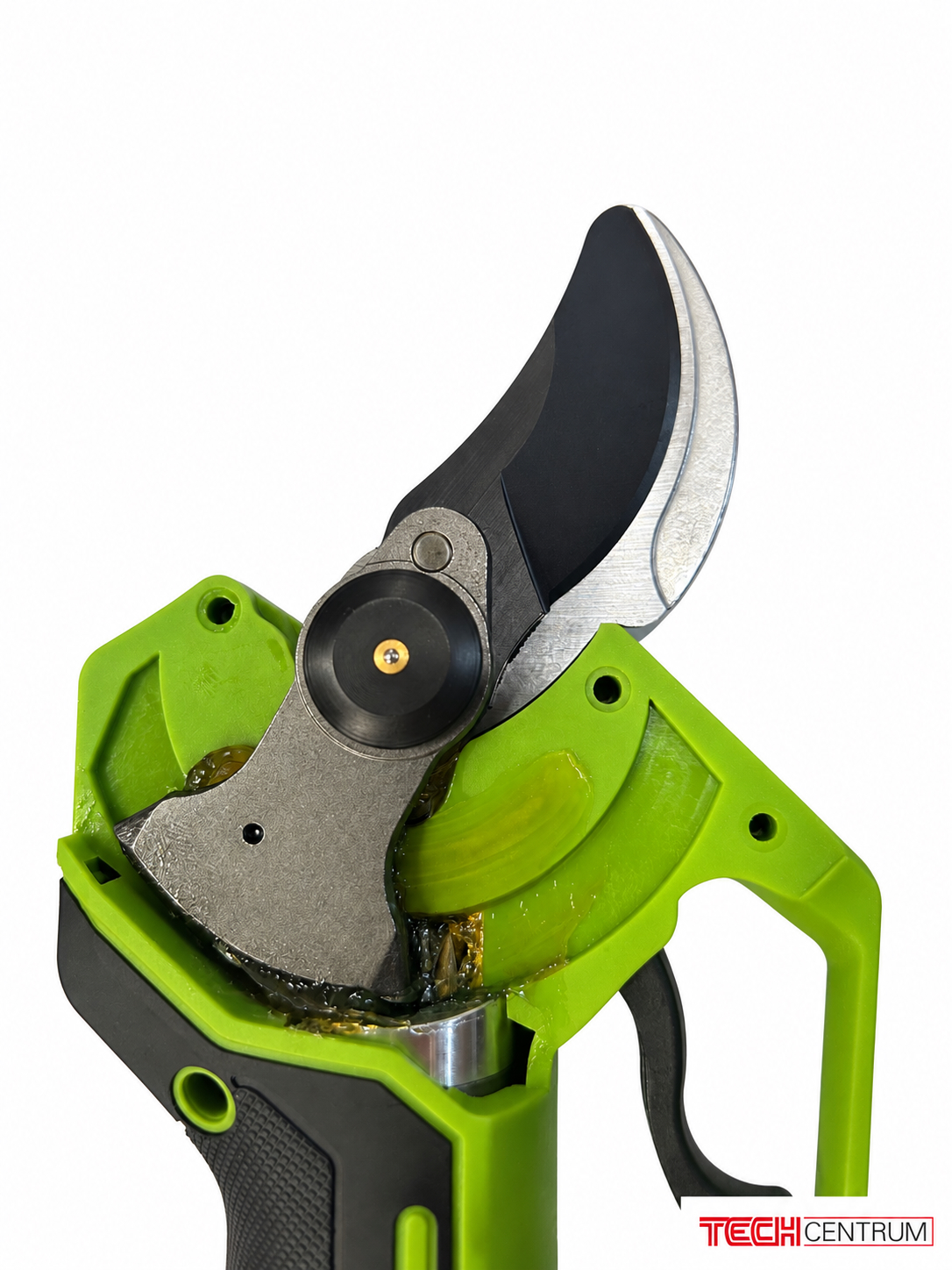

Detail pracovní hlavy Procraft ES32Li. Dobře je vidět horní pohyblivý a spodní pevný nůž, uložení čepele a mazaná mechanická část střižného mechanismu.

Elektronické prvky u střižné hlavy

V oblasti hlavy nejsou pouze mechanické díly. Na fotografiích jsou dobře vidět také tenké vodiče a malé elektronické prvky umístěné v bezprostřední blízkosti pracovního mechanismu.

Bez schématu a elektrického měření nechceme jednotlivé součásti označovat konkrétním typem snímače. To by už bylo hádání. Z rozborky ale můžeme bezpečně říct, že do oblasti střižné hlavy vede samostatné elektrické propojení a jsou zde prvky související s elektronickým řízením pracovního mechanismu.

To dává konstrukčně smysl. ES32Li pracují v řízených střižných cyklech a umožňují nastavit několik různých rozsahů otevření čepele.

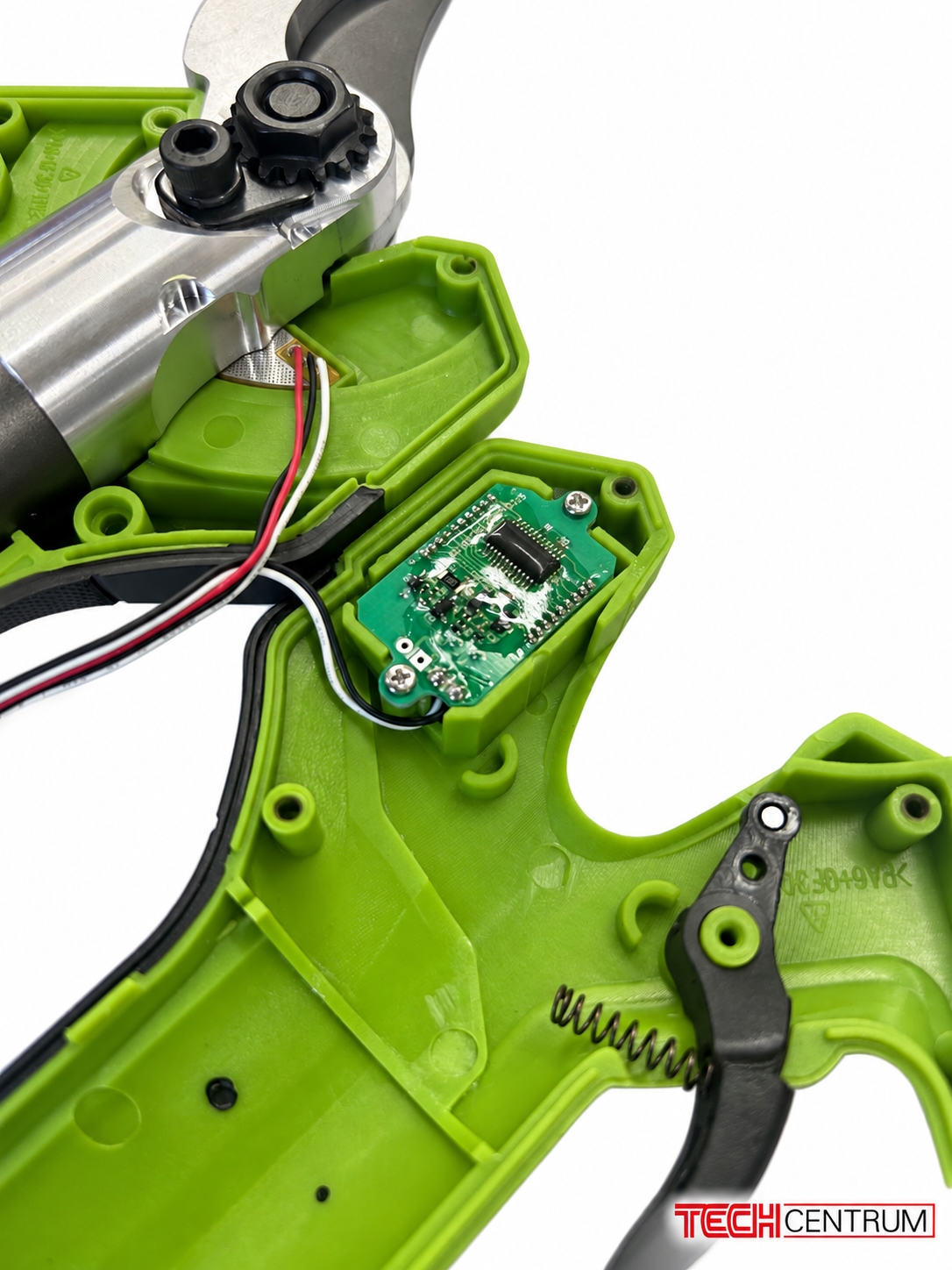

Detail oblasti ovládání Procraft ES32Li. Na fotografii je vidět elektronická deska, kabeláž, část střižné hlavy a mechanická spoušť s vratnou pružinou.

Displej není jen designový prvek: uvnitř je samostatná elektronika

Procraft ES32Li mají integrovaný displej, který zobrazuje stav nabití baterie, počet provedených střihů a nastavenou šířku rozevření čepelí.

Po otevření těla je v oblasti rukojeti dobře vidět také samostatná zelená deska plošných spojů. Na ní se nachází integrovaný obvod a další elektronické součástky.

To je proti jednodušším aku nůžkám konstrukční rozdíl, který zvenku není vidět. ES32Li tedy nejsou pouze větší mechanicky. Větší je také rozsah jejich elektronického vybavení.

Výkonová část je soustředěná u akumulátoru

Ve spodní části těla se nachází kontaktní část pro připojení akumulátoru, silnější vodiče a výkonové prvky. Viditelný je také výrazný kovový díl, který svým provedením a umístěním odpovídá prvku pro odvod tepla z výkonové elektroniky.

To je logické. Při střihu silnější větve roste zatížení motoru a s ním také elektrický proud. Teplo nevzniká pouze v motoru, ale i ve výkonových součástkách, které jeho chod řídí.

Z fotografií ale nechceme určovat přesné proudové limity ani konkrétní typy polovodičů. Rozborka nám ukazuje konstrukční řešení a umístění výkonové části, nikoliv laboratorní parametry elektroniky.

Spoušť a vnitřní konstrukce těla

Přestože mají ES32Li poměrně rozsáhlou elektroniku, samotná mechanika spouště zůstává jednoduchá. Černá páčka je uložená v plastovém těle a používá vlastní vratnou pružinu.

Po úplném oddělení poloviny krytu je zároveň dobře vidět, že zelený plast není jen vnější designový obal. Uvnitř se nachází množství výztužných žeber, sloupků pro šrouby, tvarovaných lůžek a vedení kabeláže.

Po sešroubování obou polovin skelet zároveň fixuje jednotlivé součásti na jejich místech. Žebrování umožňuje vytvořit relativně lehký díl s vyšší prostorovou tuhostí bez zbytečně silných plastových stěn.

Čepele SK5, mazání a údržba střižného mechanismu

Podle technické specifikace používají Procraft ES32Li čepele z oceli SK5 s teflonovým povlakem. Samotný motor ani robustní převod ale nezajistí dobrý střih, pokud je ostří tupé, znečištěné nebo mechanismus pracuje nasucho.

Po rozebrání je dobře vidět mazivo v převodové a pracovní části. To vysvětluje, proč je součástí balení také tuba maziva pro běžnou údržbu.

• Po práci odstraňte ze čepelí pryskyřici a rostlinné zbytky.
• Pravidelně kontrolujte ostrost čepelí.
• Udržujte střižný mechanismus správně mazaný podle návodu.
• Před údržbou vždy vyjměte akumulátor.
• Nenechávejte nůžky dlouhodobě mokré nebo znečištěné.

Tupá čepel zvyšuje odpor při střihu a tím zbytečně zatěžuje celý řetězec od převodu přes motor až po elektroniku a akumulátor.

Náhradní horní i spodní nůž jsou dostupné samostatně

Čepel patří u zahradnických nůžek mezi přirozeně opotřebitelné pracovní části. Proto je praktické, že pro Procraft ES32Li lze samostatně koupit horní pohyblivý nůž i spodní pevný nůž.

Při opotřebení nebo poškození tak není nutné automaticky měnit celý stroj. Lze vyměnit konkrétní pracovní díl a dál používat původní nůžky.

Náhradní horní nůž Procraft ES32Li a náhradní spodní nůž Procraft ES32Li jsou určené přímo pro tento model.

Praktické použití na zahradě

V praxi dávají ES32Li největší smysl při pravidelném prořezu ovocných stromů, keřů, vinné révy a okrasných dřevin, zejména pokud se v práci střídají tenké výhony a silnější větve.

Čtyři rozsahy rozevření umožňují přizpůsobit pracovní cyklus materiálu. U drobných výhonů není potřeba čekat na úplné otevření 35 mm, zatímco maximální nastavení poskytuje rezervu pro větší větve.

Údaj 35 mm je ale potřeba chápat správně. Stejně silná čerstvá větev a tvrdá suchá větev nepředstavují stejné zatížení. Skutečnou náročnost střihu ovlivňuje druh dřeva, tvrdost, vlhkost i stav materiálu.

Hmotnost 0,85 kg bez baterie je o něco vyšší než u ES28Li, ale stále jde o nářadí určené pro práci jednou rukou. Při dlouhém prořezu je právě poměr mezi střižnou kapacitou a hmotností jedním z nejdůležitějších parametrů.

Na co si dát pozor při používání

Stroj, který dokáže stříhat větve až do průměru 35 mm, dokáže vyvinout velmi vysokou sílu. Aku nůžky proto není možné brát jako neškodný ruční nástroj.

• Nikdy nevkládejte prsty mezi čepele, pokud je připojený akumulátor.
• Před čištěním, mazáním nebo výměnou nože vždy vyjměte baterii.
• Používejte ochranné brýle a vhodné pracovní rukavice.
• Nepokoušejte se násilně stříhat materiál nad možnosti stroje.
• Při zaseknutí větve nejprve bezpečně odpojte akumulátor.
• Kompletní rozebrání elektrické části není součást běžné údržby a měl by ho provádět pouze člověk s odpovídajícími znalostmi.

Doporučený produkt z nabídky Techcentrum

Pokud hledáte aku nůžky s větším střižným rozsahem, Procraft ES32Li nabízejí kombinaci 20V napájení, příkonu 300 W, střihu až 35 mm, čtyř nastavení rozevření, displeje a kompletního balení s akumulátorem a nabíječkou.

Díky vlastní rozborce navíc můžeme ukázat, že větší střižné kapacitě odpovídá také konstrukce uvnitř – dlouhá převodová soustava, mohutná hlava, samostatná elektronika ovládání a další prvky, které z běžné produktové fotografie nejsou vidět.

FAQ: nejčastější otázky k Procraft ES32Li

Jaký příkon mají Procraft ES32Li?

Podle technické specifikace mají Procraft ES32Li příkon 300 W.

Mají Procraft ES32Li bezuhlíkový motor?

Ano. Výrobková specifikace uvádí bezuhlíkový motor. Při rozborce jsme odkryli jeho umístění a napojení na převodovou část, samotné uzavřené pouzdro motoru jsme dále nerozebírali.

Jak silnou větev dokážou ES32Li ustřihnout?

Maximální udávaný průměr střihu je 35 mm. Reálná náročnost střihu se ale mění podle druhu, tvrdosti a stavu dřeva.

Jaké mají nastavení rozevření?

K dispozici jsou čtyři polohy 10 / 20 / 25 / 35 mm.

Co ukazuje displej?

Displej zobrazuje stav nabití akumulátoru, počet provedených střihů a nastavenou šířku rozevření čepelí.

Kolik ES32Li váží?

Samotné nůžky bez akumulátoru váží přibližně 0,85 kg.

Z čeho jsou čepele?

Podle specifikace jsou čepele vyrobené z oceli SK5 a mají teflonový povlak.

Co jsme při rozborce ES32Li skutečně viděli?

Viděli jsme dlouhý pohonný celek, motor, převodovou část, mohutný koncový převod u střižné hlavy, kabeláž, elektronické prvky u hlavy, samostatnou desku elektroniky v oblasti ovládání, výkonovou část u akumulátoru, mechanickou spoušť a vnitřní žebrování plastového těla.

Jsou ES32Li uvnitř stejné jako ES28Li?

Ne. Na našich rozebraných kusech je vidět, že ES32Li mají větší střižnou hlavu, mohutnější koncový převod, delší kovovou převodovou část a složitější elektroniku včetně samostatné desky v oblasti ovládání.

Jsou dostupné náhradní nože?

Ano. Pro ES32Li lze samostatně koupit horní pohyblivý nůž i spodní pevný nůž.

Je potřeba nůžky mazat?

Ano. Pohyblivé části střižného a převodového mechanismu je vhodné udržovat čisté a mazat podle návodu. Součástí balení je také tuba s mazivem.

Co je součástí balení?

Součástí balení jsou nůžky Procraft ES32Li, akumulátor 20 V / 2 Ah, nabíječka 20 V / 0,8 A, montážní klíče a tuba s mazivem.

Na co jsou Procraft ES32Li nejvhodnější?

Nejlépe se hodí pro pravidelný prořez ovocných stromů, keřů, vinné révy, okrasných dřevin a další práce, kde se opakuje větší množství střihů a hodí se rezerva až do 35 mm.

Musím kvůli běžné údržbě celé nůžky rozebírat?

Ne. Běžná údržba spočívá především v čištění, kontrole ostří a mazání pracovních částí. Kompletní otevření elektrické části není pro standardní údržbu potřeba.

Shrnutí: u ES32Li není větší jen čepel

Procraft ES32Li jsou 20V aku nůžky určené pro uživatele, kteří chtějí větší střižný rozsah. Nabízejí bezuhlíkový motor s příkonem 300 W, maximální střih 35 mm, čtyři rozsahy rozevření 10 / 20 / 25 / 35 mm, čepele SK5 s teflonovým povlakem, displej a hmotnost přibližně 0,85 kg bez baterie.

Největší přidanou hodnotou tohoto článku je ale vlastní rozborka. Po otevření jsme viděli dlouhý kovový pohonný celek, výraznou převodovou část, mohutný koncový převod u čepele, elektronické prvky v oblasti hlavy, samostatnou elektronickou desku u ovládání, výkonovou část u akumulátoru, spoušť i konstrukční výztuhy plastového těla.

Většímu střižnému rozsahu u ES32Li odpovídá také robustně řešený pracovní mechanismus, převodová část a střižná hlava.

Důležitá je také dostupnost náhradních pracovních dílů. Horní i spodní nůž lze koupit samostatně, takže běžné opotřebení čepele nemusí znamenat konec celého stroje.

Pokud hledáte silnější aku nůžky na pravidelný prořez stromů, keřů nebo sadu a chcete vidět i to, jak jsou skutečně postavené uvnitř, najdete je zde: Procraft ES32Li.
